Zalety wykorzystania dronów w budownictwie

Realistyczne zdjęcie z poziomu ziemi przedstawiające profesjonalny, duży dron przemysłowy (quadcopter) w trakcie lotu nad rozległym terenem żwirowni lub placu budowy. Dron jest czarny, wyposażony w widoczne czujniki i kamerę zamontowaną pod spodem, a jego cztery śmigła są w ruchu. Unosi się w powietrzu na tle ogromnych, nieregularnych hałd kruszywa o różnej wielkości i barwach – od drobnego, jasnego piasku po ciemniejszy, gruboziarnisty żwir i kamienie. Teren wokół jest piaszczysty i pokryty śladami ciężkich pojazdów. W tle, na rozległym, otwartym obszarze pod jasnym, lekko zachmurzonym niebem, widoczne są maszyny budowlane, takie jak koparki i ładowarki, a także taśmociągi i naturalna roślinność (drzewa) na horyzoncie. Kadrowanie ukazuje techniczną pracę drona mierzącego objętość zgromadzonego materiału w naturalnym, dziennym oświetleniu.

Kiedy lata temu obser­wo­wa­li­śmy pierw­sze wdro­że­nia bez­za­ło­gow­ców w sek­to­rze budow­la­nym, domi­no­wało podej­ście czy­sto mar­ke­tin­gowe: efek­towne pano­ramy dla inwe­stora i prze­bitki do raportu kwar­tal­nego. Dziś to pre­hi­sto­ria. Z per­spek­tywy setek godzin w powie­trzu i kolej­nych setek spę­dzo­nych na prze­twa­rza­niu chmur punk­tów, drony stały się peł­no­praw­nym instru­men­tem pomia­ro­wym. Dostar­czają metryczne, ska­li­bro­wane dane, które bez­po­śred­nio chro­nią budżet gene­ral­nego wykonawcy.

1. Bilans mas ziemnych: koniec sporów o metry sześcienne

Roz­li­cza­nie robót ziem­nych to kla­syczne zarze­wie kon­flik­tów mię­dzy zama­wia­ją­cym, gene­ral­nym wyko­nawcą a pod­wy­ko­nawcą. Stan­dar­dowy pomiar tachi­me­tryczny czy tachy­me­tria sate­li­tarna GNSS bazują na dys­kret­nej siatce punk­tów – geo­deta mie­rzy punkty cha­rak­te­ry­styczne co kil­ka­na­ście metrów, a resztę uśred­nia algo­rytm inter­po­la­cyjny. W nie­re­gu­lar­nym, pofał­do­wa­nym tere­nie błąd sza­co­wa­nia kuba­tury potrafi się­gać kil­ku­na­stu pro­cent. Przy skali tysięcy metrów sze­ścien­nych ozna­cza to realne straty finansowe.

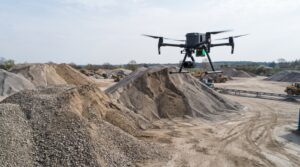

Realistyczne zdjęcie z poziomu ziemi przedstawiające profesjonalny, duży dron przemysłowy (quadcopter) w trakcie lotu nad rozległym terenem żwirowni lub placu budowy. Dron jest czarny, wyposażony w widoczne czujniki i kamerę zamontowaną pod spodem, a jego cztery śmigła są w ruchu. Unosi się w powietrzu na tle ogromnych, nieregularnych hałd kruszywa o różnej wielkości i barwach – od drobnego, jasnego piasku po ciemniejszy, gruboziarnisty żwir i kamienie. Teren wokół jest piaszczysty i pokryty śladami ciężkich pojazdów. W tle, na rozległym, otwartym obszarze pod jasnym, lekko zachmurzonym niebem, widoczne są maszyny budowlane, takie jak koparki i ładowarki, a także taśmociągi i naturalna roślinność (drzewa) na horyzoncie. Kadrowanie ukazuje techniczną pracę drona mierzącego objętość zgromadzonego materiału w naturalnym, dziennym oświetleniu.

Nalot foto­gra­me­tryczny z wyko­rzy­sta­niem geo­re­fe­ren­cji RTK/PPK i naziem­nych punk­tów kon­tro­l­nych (GCP) cał­ko­wi­cie eli­mi­nuje ten mar­gi­nes domysłów:

  • Gęsta chmura punk­tów zamiast siatki eks­tra­po­lo­wa­nej: Nalot gene­ruje model zło­żony z dzie­sią­tek milio­nów punk­tów o współ­rzęd­nych XYZ. Każda skarpa, uskok, rów i kra­wędź pry­zmy są odzwier­cie­dlone z dokład­no­ścią rzędu centymetrów.

  • Pre­cy­zyjny NMT (Nume­ryczny Model Terenu): Po odfil­tro­wa­niu maszyn budow­la­nych, kon­te­ne­rów i infra­struk­tury tym­cza­so­wej, czy­sty model terenu pozwala bły­ska­wicz­nie wyli­czyć rze­czy­wi­stą kuba­turę nasy­pów i wyko­pów. Fak­tury pod­wy­ko­naw­ców wery­fi­ko­wane są na pod­sta­wie fak­tów geo­me­trycz­nych, a nie deklaracji.

  • Zero prze­sto­jów ope­ra­cyj­nych: Zmie­rze­nie skom­pli­ko­wa­nego obszaru o powierzchni 30–40 hek­ta­rów zaj­muje dro­nowi kil­ka­dzie­siąt minut lotu. Pomiary odby­wają się bez wstrzy­my­wa­nia ruchu wozi­deł, kopa­rek i pracy podwykonawców.



2. Inwentaryzacja zerowa: polisa ubezpieczeniowa przed pierwszym wbiciem łopaty

Jedna z naj­bar­dziej opła­cal­nych decy­zji na eta­pie mobi­li­za­cji budowy to orto­fo­to­mapa stanu zero­wego. Ska­li­bro­wany, zge­ore­fe­ren­cjo­no­wany nalot wyko­nany przed wej­ściem cięż­kiego sprzętu utrwala:

  • stan tech­niczny dróg dojaz­do­wych, kra­węż­ni­ków i poboczy,

  • stan ogro­dzeń, ele­wa­cji i terenu dzia­łek sąsiednich,

  • fak­tyczny prze­bieg widocz­nej infra­struk­tury i ist­nie­ją­cego ukształ­to­wa­nia terenu.

W momen­cie poja­wie­nia się rosz­czeń ze strony sąsia­dów czy zarząd­ców dróg gmin­nych o rze­kome znisz­cze­nie nawierzchni przez pod­wy­ko­naw­ców, wyko­nawca dys­po­nuje bez­stron­nym, opa­trzo­nym datą i metryką dowo­dem cyfrowym.

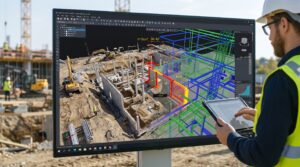

Zdjęcie przedstawia inżyniera budownictwa w białym kasku, okularach i kamizelce odblaskowej, który stoi na placu budowy i korzysta z tabletu. Przed nim znajduje się duży, zewnętrzny monitor wyświetlający specjalistyczne oprogramowanie inżynieryjne z cyfrowym bliźniakiem inwestycji (porównanie stanu faktycznego z projektem).Na ekranie widać zaawansowany trójwymiarowy model podzielony na dwie części: po lewej stronie znajduje się realistyczna, fotogrametryczna chmura punktów 3D przedstawiająca aktualny plac budowy (as-built) z wykopami, betonowymi fundamentami, słupami oraz pracującymi koparkami. Po prawej stronie model płynnie przechodzi w cyfrową, kolorową siatkę konstrukcyjną BIM/CAD (as-planned) z niebieskimi i zielonymi liniami projektowanych elementów.Na styku obu modeli widoczne są czerwone i żółte podświetlenia oznaczające wykryte odchyłki i kolizje geometryczne, uzupełnione o cyfrowe oznaczenia pomiarowe (np. „+15cm”, „Δx, Δy”). W lewym górnym rogu ekranu widoczne jest menu programu z listą warstw i plików (np. LAS, IFC). W tle, za monitorem, widać naturalnie rozmyty, rzeczywisty plac budowy z dźwigami i konstrukcjami żelbetowymi, co podkreśla bezpośrednie przełożenie danych z drona na cyfrowy model zarządczy.

3. Cyfrowy bliźniak i integracja z BIM (as-built vs as-planned)

Kon­cep­cja cyfro­wego bliź­niaka (Digi­tal Twin) w połą­cze­niu ze śro­do­wi­skiem BIM (Buil­ding Infor­ma­tion Mode­ling) rede­fi­niuje bie­żącą kon­trolę jako­ści. Regu­larny moni­to­ring foto­gra­me­tryczny dostar­cza aktu­al­nych modeli powy­ko­naw­czych w cyklach tygo­dnio­wych lub dwutygodniowych.

Eks­port orto­fo­to­map o wyso­kiej roz­dziel­czo­ści (GSD rzędu 1–2 cm/piksel) oraz chmur punk­tów do for­ma­tów CAD/BIM (np. LAS, DXF, DWG, IFC) pozwala na bez­po­śred­nie nało­że­nie stanu fak­tycz­nego na model projektowy:

  • Wery­fi­ka­cja geo­me­trii: natych­mia­stowe wykry­cie odchy­łek w osiach ele­men­tów kon­struk­cyj­nych, słu­pów, ścian szcze­li­no­wych czy wyko­pów pod stopy fundamentowe.

  • Detek­cja koli­zji: wcze­sne ujaw­nie­nie roz­bież­no­ści mię­dzy ukształ­to­wa­niem terenu a tra­sami pla­no­wa­nych sieci uzbrojenia.

  • Rze­telne rapor­to­wa­nie: pre­cy­zyjna ocena postępu robót kuba­tu­ro­wych i linio­wych bez opie­ra­nia się na subiek­tyw­nych sza­cun­kach z dzien­nika budowy.

4. Bezinwazyjne inspekcje techniczne i BHP

Wyko­rzy­sta­nie bez­za­ło­gow­ców to także rady­kalna reduk­cja ryzyka wypad­ko­wego. Zamiast budowy rusz­to­wań, wynaj­mo­wa­nia zwy­żek czy kie­ro­wa­nia tech­ni­ków dostępu lino­wego do wstęp­nej dia­gno­styki, inspek­cję reali­zuje ope­ra­tor wypo­sa­żony w kamerę z dużym zoo­mem optycz­nym lub sen­sor termowizyjny.

Sen­sory radio­me­tryczne wyso­kiej roz­dziel­czo­ści pozwa­lają z bez­piecz­nego pułapu zdiagnozować:

  • nie­szczel­no­ści dachów pła­skich i zasto­iska wody pod membranami,

  • mostki ter­miczne i cią­głość izo­la­cji elewacji,

  • stan insta­la­cji tech­no­lo­gicz­nych, sta­cji trans­for­ma­to­ro­wych oraz przy­za­kła­do­wych farm foto­wol­ta­icz­nych (hot-spoty, uszko­dzone bypassy) bez koniecz­no­ści wyłą­cza­nia ich z ruchu.

Twardy bilans ROI

Wdro­że­nie sys­te­ma­tycz­nych pomia­rów dro­no­wych na budo­wie to decy­zja czy­sto biz­ne­sowa. Skró­ce­nie czasu pozy­ska­nia danych tere­no­wych o 70–80%, eli­mi­na­cja wie­lo­ty­sięcz­nych nad­płat przy robo­tach ziem­nych, brak prze­sto­jów tech­no­lo­gicz­nych i pełna archi­wi­za­cja metryczna na wypa­dek spo­rów praw­nych spra­wiają, że koszt nalo­tów zwraca się nie­rzadko już przy pierw­szym odbio­rze częściowym.

Szu­kasz rze­tel­nych danych pomia­ro­wych dla swo­jej inwe­sty­cji? Skon­tak­tuj się z nami – dobie­rzemy meto­dykę nalotu, para­me­try GSD i for­maty wymiany danych pod wyma­ga­nia Two­jego zespołu projektowego.
